傳統工業機器人可以執行無數任務，這些任務可能很單調、復雜或危險。為確保它們在工作時不會對人類或環境造成風險，通常會將它們置于用安全開關或傳感器監控的保護環境中。為使這些機器人在未來工作環境中更易投入使用，機器人制造商依賴于采用萬可操作桿技術的接插式PCB連接器，用于安全電路布線。



　　

　　工業機器人可以舉起物體、翻轉物體、搬運和移動物體、擰上部件或進行焊接或涂漆，它們的用途數不勝數。它們可實現汽車制造、食品生產、物流、醫療設備制造等*域的流程自動化。幾乎各行各業都在使用機器人，機器人生產的產品可小可大。客戶根據所需負載能力、活動范圍和速度，為手頭任務選擇合適的機器人尺寸。

　　

　　但工業機器人并不是唯*必須能夠適應不同任務和環境的元件——除機器人控制器外，控制柜也必須靈活。許多情況下會導致難以接觸到它——例如，它可能位于機器人保護環境中特別高或特別低的位置。此外，控制柜空間狹小。為此，連接技術也需要適用于狹小空間。采用操作桿連接技術的萬可緊湊型MCS MINI接插式PCB連接器給出了相應的解決辦法。

　　

　　跨接器模擬閉合電路

　　

　　通常，系統制造商將工業機器人直接集成到生產系統中。工業機器人通常位于防護柵欄或窗戶后，保護環境的門窗關閉時，機器人可以工作，但為保護人類和環境，*旦柵欄、門或窗打開，機器人就必須停下來。這*點可以通過中斷電源的特殊安全電路予以保證。*次交付機器人及其控制器時，這些安全電路尚未連接到安全柵欄和門的相應開關和傳感器。為保證機器人各軸仍可移動以進行安裝調試，安全電路*開始是通過跨接器閉合的，以便機器人也可以在出廠狀態下工作。

　　

　　無需工具或他人幫助即可成功布線

　　

　　調試后，使用安全開關電纜和防護圍欄傳感器等替換跨接器。采用操作桿連接技術的接插式PCB連接器可簡化這些線纜布線。安裝人員無需工具即可同時抬起多個操作桿并移除跨接器。然后，安裝人員將安全開關電纜布置到相應的夾持點并降低操作桿。

　　

　　萬可PCB連接產品經理Jrn Picker解釋采用操作桿連接技術的產品的優勢時表示：“操作桿加快了布線過程——無需他人幫助即可成功安裝。”此外，它還確保了連接導線的過程中的安全性。操作桿升起，夾持點打開，操作桿降下，夾持點妥善關閉。“安裝人員可以通過查看操作桿判斷布線狀態，”Jrn Picker解釋道。

　　

　　直插型籠式彈簧連接技術（Push-in CAGE CLAMP）甚至允許直接插入單股導線及加有冷壓接頭的細多股導線，而無需抬起操作桿。采用操作桿連接技術的MCS MINI接插式PCB連接器的導線截面積范圍為0.14至1.5mm，特別緊湊：其引腳間距僅為3.5mm，高度不到10mm。

　　

　　使用接插式連接器

　　

　　在難以觸及的環境中輕松布線

　　

　　對于系統制造商而言，為控制柜中的安全電路布線，擁有接插式PCB連接也很重要。畢竟，控制柜可能安裝得非常高，也可能安裝得很低，導致安裝人員難以到達相應的布線位置。此外，控制柜中的空間可能非常狹小，*旦插入了連接線，布線便很困難或無法實現。在這種情況下，采用操作桿連接技術的萬可接插式PCB連接器就大有幫助，因為安裝人員只需將它們從針型插座中拉出并在手中進行接線即可。

　　

　　無論是對于汽車或醫療設備制造，還是對于物流*域的物品處理，進行工業機器人安全電路布線時，MCS MINI PCB接插式PCB連接器的操作桿有助于增強安全并簡化操作。

　　

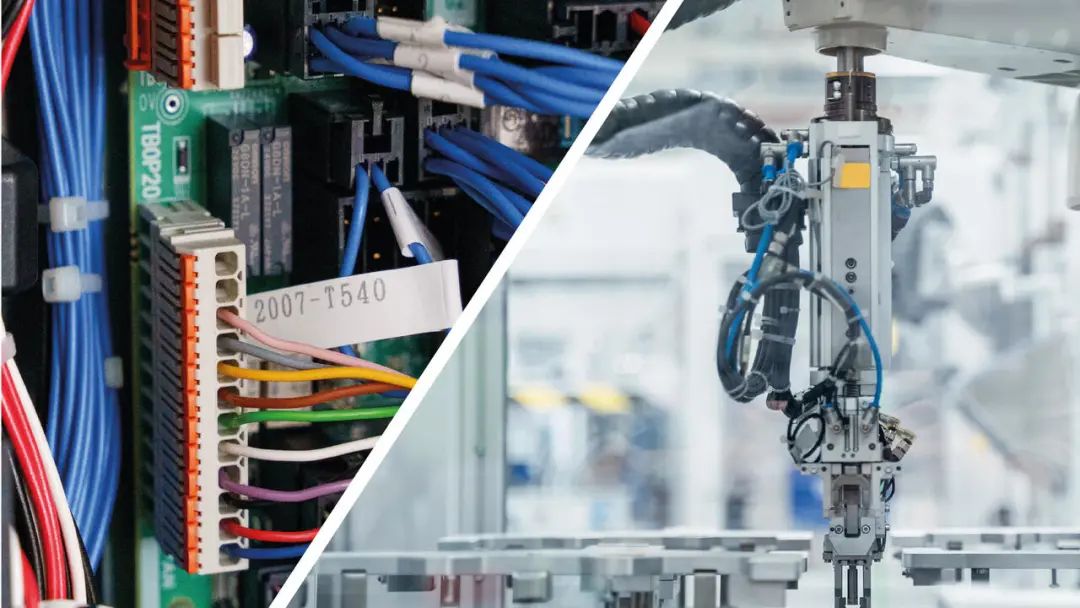

　　帶有操作桿的萬可PCB連接器

　　

　　直觀且快速：操作桿連接技術助力實現免工具接線

　　

　　緊湊且安全：PCB連接器穩定、可靠

　　

　　方便簡單：輕松在難以觸及的地方進行布線
